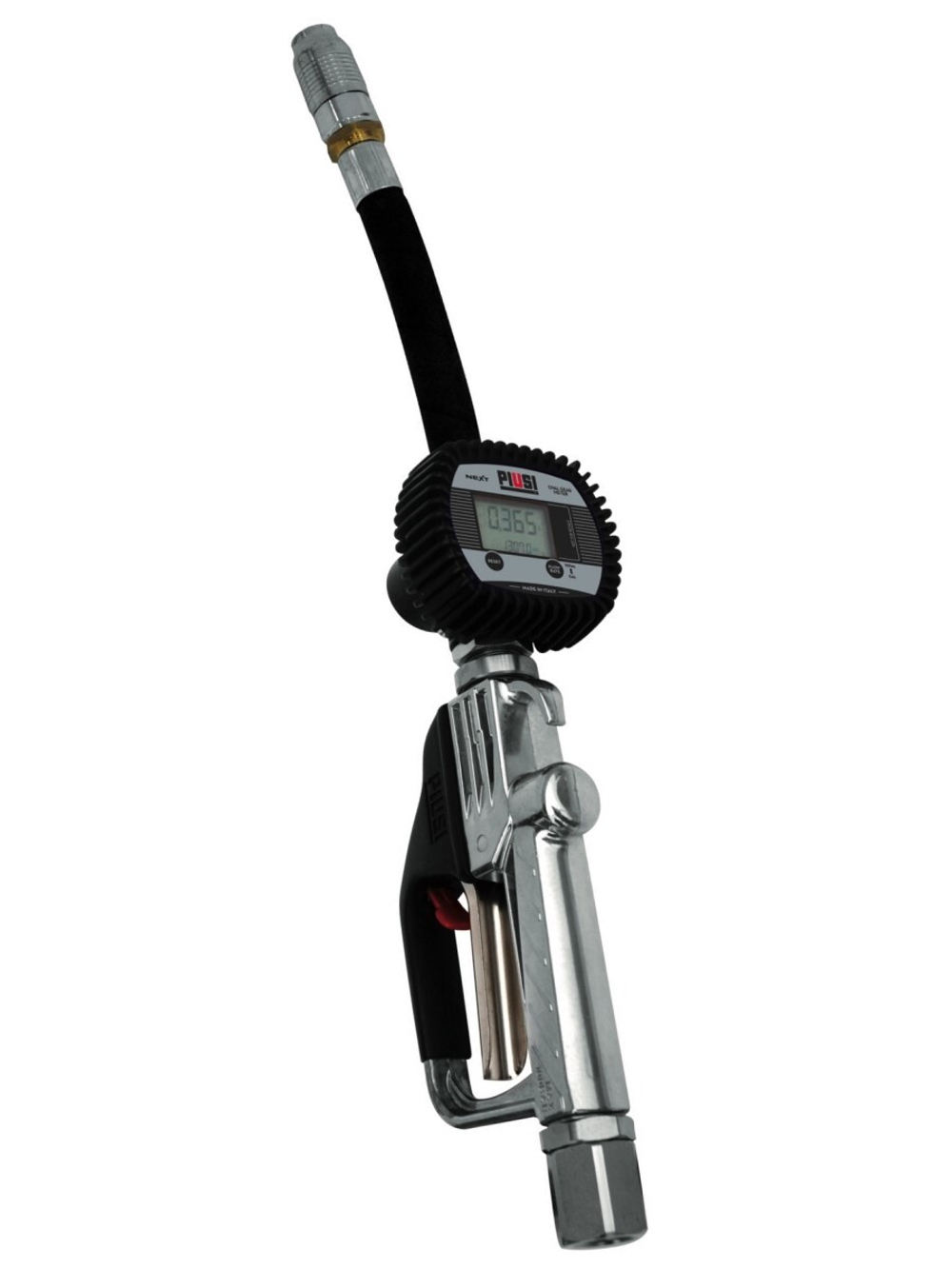

PIUSI EASY NEXT/2 (F00974020) — маслораздаточный пистолет с электронным счётчиком и гибким выпуском. Рабочий расход 6–60 л/мин, допустимое давление до 70 бар, максимальная вязкость масла 2000 сСт. Вход 3/4″ BSP.
Исполнение объединяет клапан PISTOL-ONE и измерительный узел NEXT/2. Оператор выдаёт масло у машины и одновременно видит количество на цифровом дисплее.
Устройство EASY NEXT/2
- Клапан PISTOL-ONE. Ручное управление потоком.
- Измеритель NEXT/2. Электронный учёт с овальными шестернями.
- Гибкий выпуск. Позволяет подвести масло к заливному отверстию.
- Полуавтоматический противокапельный клапан. Помогает прекращать капание после выдачи.
- Фиксатор рычага. Удобен при продолжительной раздаче с контролем оператора.
- Поворотное входное соединение. Облегчает положение относительно рукава.
- Защита IP65 и резиновая защита счётчика. Характеризуют исполнение прибора.
- Калибровка и электронный сброс. Для работы с показаниями на сервисном посту.
Как работает измерение
Масло проходит через камеру и вращает овальные шестерни. Электроника преобразует их движение в измеренное количество и выводит результат на экран. Насос выше по линии создаёт поток; пистолет со счётчиком сам давление не нагнетает.
Корпуса клапана и измерителя изготовлены из алюминия, шестерни — из технополимера. В клапанной части используются NBR, никелированная сталь и латунь. Эти материалы учитывают при выборе рабочей жидкости.
Текущая выдача и накопленные итоги
NEXT/2 показывает разовый объём, сбрасываемый суммарный расход и общий накопительный итог. Для новой операции разовый регистр обнуляют, а общий учёт остаётся отдельной функцией.
Разовая индикация пятиразрядная. Накопительная шкала имеет шесть разрядов с множителями ×10 и ×100: при больших итогах важно учитывать обозначение на дисплее, а не читать цифры без него.
Предусмотрен выбор единиц измерения. Рабочую единицу согласуют с журналом или заказ-нарядом, чтобы число на экране не смешивалось с количеством в другой системе единиц.
Расход и точность
Диапазон 6–60 л/мин сравнивают с реальной выдачей. Ниже нижней границы или выше верхней прибор не выбирают только по совпадению резьбы.
Заявленная погрешность после калибровки — ±0,5%. Калибровка помогает согласовать показания с контрольным объёмом на рабочем масле и обычном расходе.
Фильтр, катушка, длинный рукав и температура влияют на поток через пистолет. Высокая производительность насоса не означает гарантированных 60 л/мин у горловины.
Вязкость масла и давление
Допускается масло вязкостью до 2000 сСт. Проверяют фактическую вязкость при температуре выдачи: холодный продукт может быть значительно гуще, чем тот же сорт в тёплой мастерской.
70 бар — предел пистолета со счётчиком. При пневматическом насосе учитывают передаточное отношение и давление воздуха. Подключение к насосу большего давления требует согласованной настройки всей линии.
Для бензина, AdBlue, растворителей или иной среды выбирают оборудование соответствующего назначения. Электронный регистр и овальные шестерни не делают пистолет универсальным для всех жидкостей.
Калибровка на сервисном посту
Для проверки используют точно градуированную контрольную ёмкость не менее 5 л. Масло подают с обычным рабочим расходом. В конце не переходят на тонкую струйку: руководство предлагает короткие добавления при нормальной подаче, чтобы проверка соответствовала повседневной выдаче.
После наполнения ждут удаления пузырьков и только затем сравнивают фактический объём с показанием. Калибровочный коэффициент изменяют по процедуре NEXT/2. Такая проверка нужна при заметном расхождении и после работ, которые меняют работу измерительной камеры.
Контроль скорости выдачи на дисплее
У NEXT/2 есть режим одновременного отображения выданного объёма и текущего расхода. Он помогает увидеть, с какой скоростью масло проходит через пистолет, и сравнить результат с рабочим диапазоном прибора.
Текущий расход связан с единицей измерения разового регистра. Если накопленный итог и разовая выдача настроены в разных единицах, ориентируются на единицу разового объёма. На малой подаче показание скорости может меняться заметнее; оно не заменяет контрольный замер количества.
Гибкий выпуск и каплеотсекатель
Гибкий носик облегчает направление струи в горловину. Полуавтоматический клапан на выпуске связан с прекращением подтекания, а не с измерением уровня в баке.
Оператор управляет выдачей механическим рычагом и контролирует количество по дисплею. Электронный счётчик не следует путать с электронной предустановкой дозы: автоматическая остановка по заданным литрам у этого исполнения не является его функцией.
Подключение и питание регистра
Вход 3/4″ BSP соединяют с подходящим масляным рукавом. Поворотный узел помогает ориентировать пистолет, а катушка и фитинги должны соответствовать расходу и давлению установки.
Электронный регистр работает от сменных элементов питания. Тип выбирают по маркировке батарейного отсека и руководству поставляемого экземпляра. Электросеть 230 В для индикации не требуется.
Исполнения и применение
F00974020 имеет гибкий выпуск. F00974010 — EASY NEXT/2 с жёстким выпуском. Оба подключаются через 3/4″ BSP и рассчитаны на 6–60 л/мин и 70 бар; выбирают по доступу к заливным отверстиям.
- Грузовой сервис. Выдача больших порций масла с местным учётом.
- Транспортная мастерская. Контроль расхода при обслуживании автопарка.
- Промышленный пост. Работа на совместимой масляной линии с ручным управлением.
Комплектация
Пистолет PISTOL-ONE, измеритель NEXT/2, гибкий выпуск с противокапельным клапаном и руководство. Насос, рукав, катушка и оборудование подготовки линии подбираются отдельно.
Частые вопросы
Есть ли автоматическая остановка по дозе?
Выдачей управляет оператор. Цифровое измерение не означает электронную предустановку.
Какой расход подходит?
6–60 л/мин через измеритель.
Можно выдавать густое масло?
Предел 2000 сСт сравнивают с реальной вязкостью при температуре работы.
Какая точность?
Заявленная погрешность после калибровки — ±0,5%.
Нужно ли питание 230 В?
Нет, регистр работает от сменных элементов. Подачу масла создаёт отдельный насос.
Что делает противокапельный клапан?
Помогает прекращать подтекание после выдачи; не определяет уровень заполнения агрегата.
Можно сбросить текущую операцию?
Да, разовый учёт сбрасывается, накопленные итоги имеют отдельные регистры.
Чем отличается F00974010?
У него жёсткий выпуск, у F00974020 гибкий. Основные расход и давление одинаковы.
Подойдёт ли к катушке?
Да, при подходящих соединении 3/4″ BSP, давлении и подаче масляной линии.
